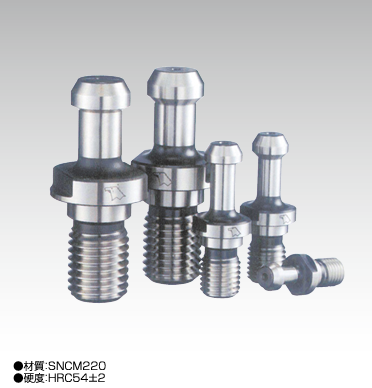

プルボルト BT-516～BT-520

◆MAS型のプルボルトです

■仕様
●材質：SNCM220
●硬度：HRC54±2

◎タイプ：センタスルータイプ
(単位：mm)
○型式：BT-516
・規格：BT40 MAS-I型
・サイズ：
　a°45,L60,L1 35,L2 28,D23
　d1 15,d2 10,d3 17,d4 4,M M16

○型式：BT-517
・規格：BT40 MAS-Ⅱ型
・サイズ：
　a°60,L60,L1 35,L2 28,D23
　d1 15,d2 10,d3 17,d4 4,M M16

○型式：BT-519
・規格：BT50 MAS-I型
・サイズ：
　a°45,L85,L1 45,L2 35,D38
　d1 23,d2 17,d3 25,d4 7,M M24

○型式：BT-520
・規格：BT50 MAS-Ⅱ型
・サイズ：
　a°60,L85,L1 45,L2 35,D38
　d1 23,d2 17,d3 25,d4 7,M M24

製造元 : バーテックス

価格 : 円(税抜き円)
