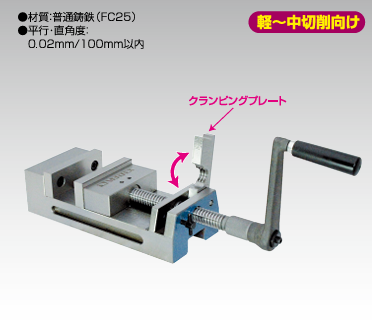

クイックセッティングバイス VQS-3～VQS-5

◆軽～中切削向け
◆クランピングプレートを持ち上げて簡単に口金をスライドできるので、

　ワークのクランプ時間が飛躍的に短縮できます
◆横向きでも使用可能です

■仕様
●材質：普通鋳鉄(FC25)
●平行：直角度：0.02mm/100ｍｍ以内

(単位：mm)
○型式：VQS-3
・本体：全長A230,全幅B82,全高C70
・口金：幅E81,開きG85,高さD34
・I(Min)：288
・J(Max)：374
・F：120
・最大締付力(kgf)：700
・質量(kg)：7.0

○型式：VQS-4
・本体：全長A256,全幅B106,全高C72
・口金：幅E105,開きG104,高さD36
・I(Min)：317
・J(Max)：422
・F：135
・最大締付力(kgf)：800
・質量(kg)：9.5

○型式：VQS-5
・本体：全長A297,全幅B132,全高C74
・口金：幅E131,開きG125,高さD36
・I(Min)：366
・J(Max)：490
・F：166
・最大締付力(kgf)：800
・質量(kg)：14.5

製造元 : バーテックス

価格 : 円(税抜き円)
